交叉滚柱平台

ARS-136-HP

1

旋转平台

移动方向	旋转方向
移动量	360°
平台面	φ125mm

产品资料

特长

移动导轨采用交叉滚柱轴承的旋转平台。
中心开有穿透孔。
可广泛用于相机、传感器、工件等的精密定位用途。

规格

移动方向	旋转方向
移动量	360°
平台面	φ125mm
使用马达	与PK545NBW 相当（5 线式星形接线、0.75/ 相）
分辨率	0.004°
移动导轨	交叉滚柱轴承
径向摆动	0.01mm
面摆动	0.015mm
定位精度	0.025°
重复精度	±0.003°
空程	0.003°
平行度	0.05mm
力矩刚性	0.15sec/N・cm
承重	147N（15kgf）
质量	3kg
最高速度	20°/s（5,000pps时）
主要材质/表面处理	钢材（工作台）、铝合金（底座）/ 卡宁吉恩化学镀镍、白色氧化铝处理梨皮底
原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常开接点（闭合接点、A 接点）动作、光学传感器
适合电缆	ACB-STD2、ACB-STD3

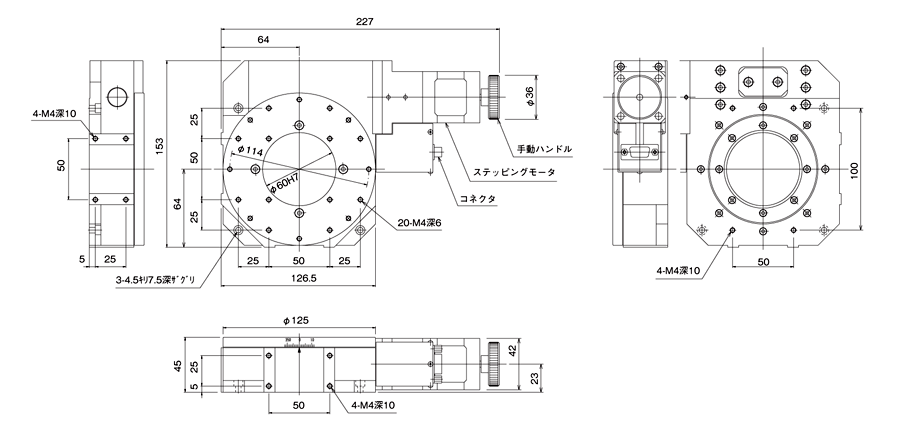

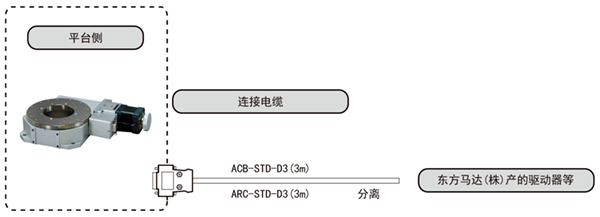

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
