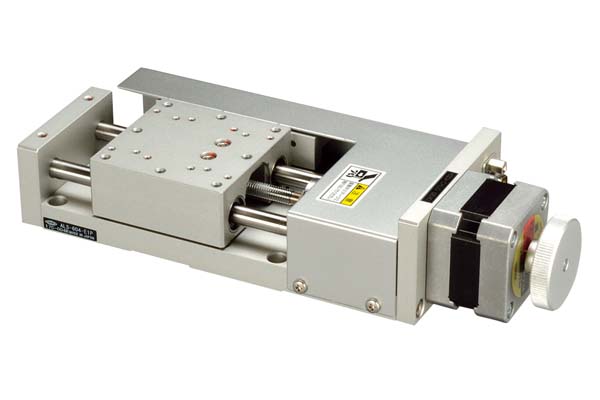

滚珠导套平台

ALS-604-E1P

1

X 平台

移动方向	X 轴1 方向
移动量	±20mm
平台面	60mm×60mm

ALS-604-E1P

产品资料

特长

移动导轨使用滚珠导套的中精度自动平台。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。

规格

移动方向	X 轴1 方向
移动量	±20mm
平台面	60mm×60mm
使用马达	与PK543NBW 相当（5 线式星形接线、0.75A/ 相）
分辨率	0.002mm
进给丝杆规格	滚珠丝杆
进给丝杆导程	1mm
移动导轨	滚珠导套
移动精度HV	真直度（水平・垂直）0.015mm
定位精度	0.03mm
重复精度	±0.003mm
空程	0.01mm
承重	49N（5kgf）
质量	1.2kg
最高速度	16mm/s（8,000pps 时）
主要材质/表面处理	铝合金/ 白色氧化铝处理梨皮底
原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器	常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆	ACB-STD2、ACB-STD3

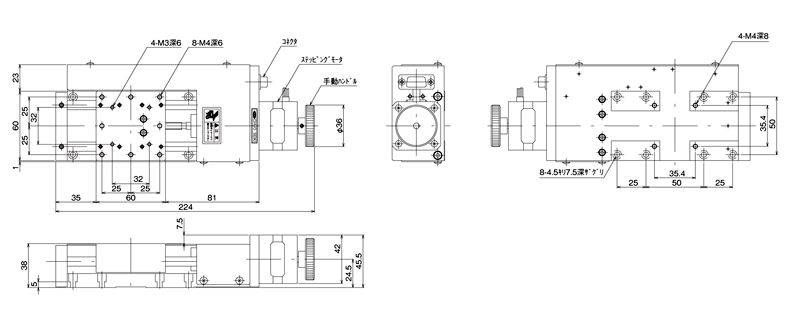

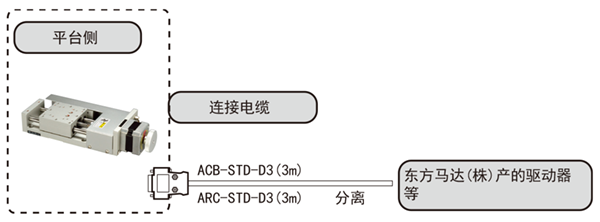

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
