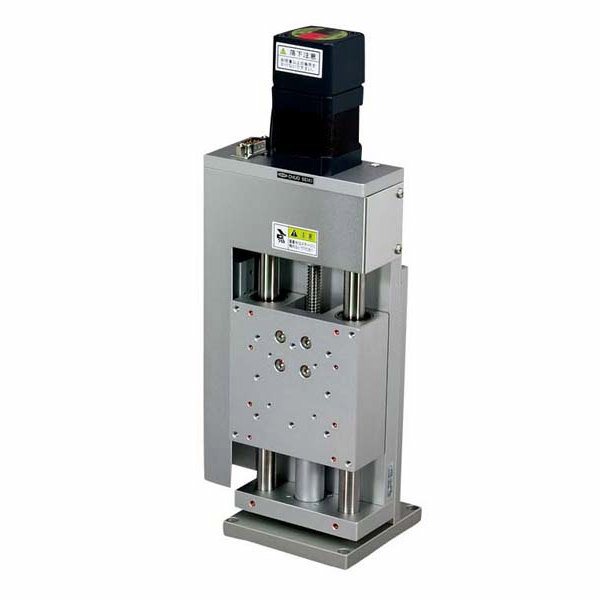

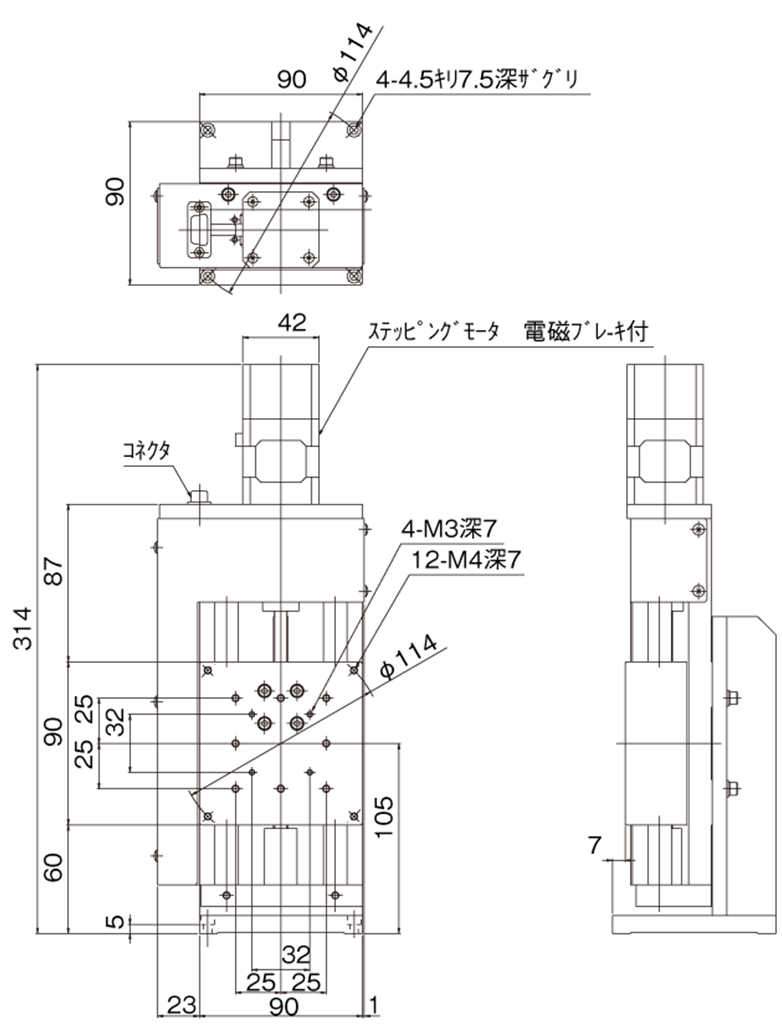

滚珠导套平台

ALZ-906-E1P

1
Z 平台
移动方向 Z 轴1 方向
移动量 ±30mm
平台面 90mm×90mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用滚珠导套的中精度自动平台。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。
带有防止工作台落下的电磁制动器。
▲PAGE TOP

规格

移动方向 Z 轴1 方向
移动量 ±30mm
平台面 90mm×90mm
使用马达 与PK545NAW 相当　带电磁制动器（5 线式星形接线、0.75A/ 相）
分辨率 0.002mm
进给丝杆规格 滚珠丝杆
进给丝杆导程 1mm
移动导轨 滚珠导套
移动精度HV 真直度（水平・垂直）0.015mm
定位精度 0.03mm
重复精度 ±0.003mm
空程 0.01mm
承重 49N（5kgf）
质量 3.1kg
最高速度 10mm/s（5,000pps 时）
主要材质/表面处理 铝合金/ 白色氧化铝处理梨皮底
原点传感器 常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器 常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 ACB-STD2、ACB-STD3
▲PAGE TOP

连接方法 ―连接电缆与控制器驱动器―

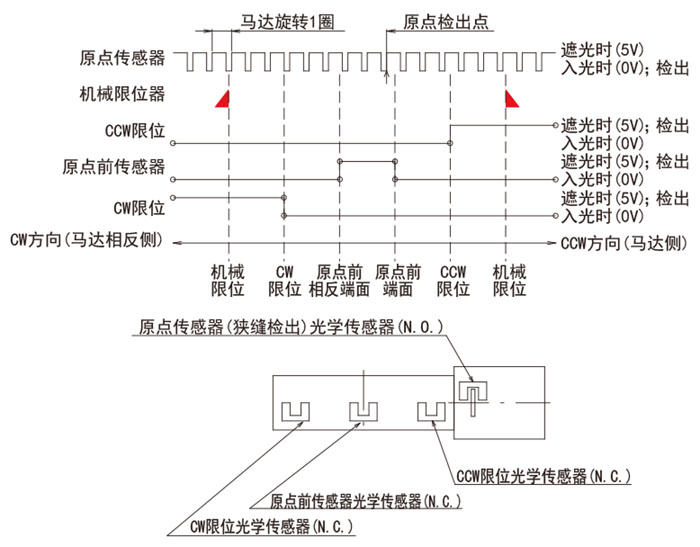

传感器动作逻辑与时序图
