□30小型平台 -CHUO PRECISION INDUSTRIAL CO.,LTD.-

製品情報

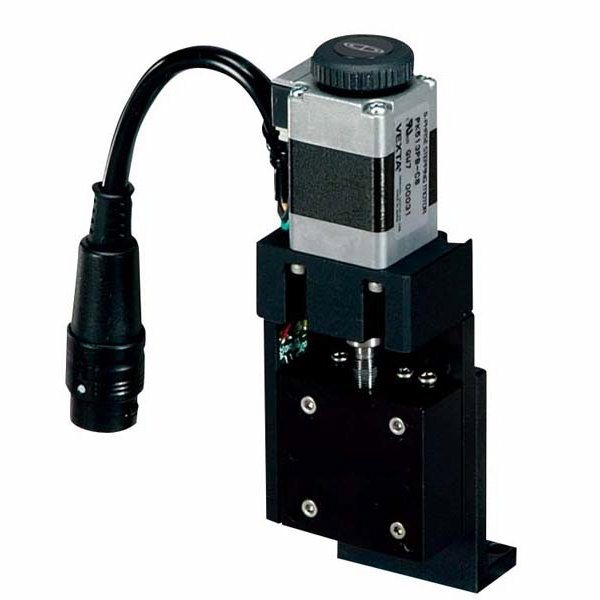

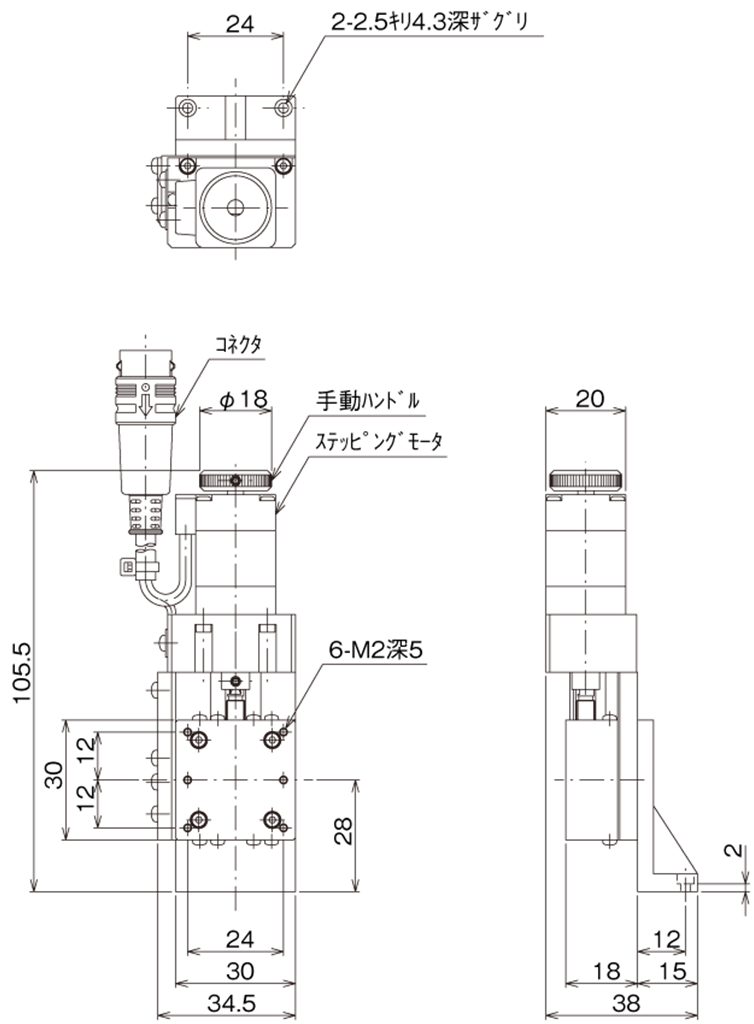

□30小型平台

ALZ-301-HM

1

Z 平台

移动方向	Z 轴1 方向
移动量	±7.5mm
平台面	30mm×30mm

产品资料

特长

采用20mm 角5 相步进马达的小型自动平台。
有15mm 移动的型号。
可广泛用于相机、传感器、工件等的精密定位用途。

规格

移动方向	Z 轴1 方向
移动量	±7.5mm
平台面	30mm×30mm
使用马达	与PK513PB 相当（5 线式星形接线、0.35A/ 相）
分辨率	0.001mm
进给丝杆导程	0.5mm
移动导轨	V 型槽与交叉滚柱
移动精度HV	真直度（水平・垂直）0.008mm
定位精度	0.015mm
重复精度	±0.001mm
空程	0.005mm
承重	9.8N（1kgf）
质量	0.18kg
最高速度	75°/s（5,000pps 时）
主要材质/表面处理	铝合金/ 黑色氧化铝处理梨皮底
原点传感器	－
限位传感器	常开接点（闭合接点、A 接点）动作、霍尔IC
适合电缆	ACB-STS2

连接方法 ―连接电缆与控制器驱动器―

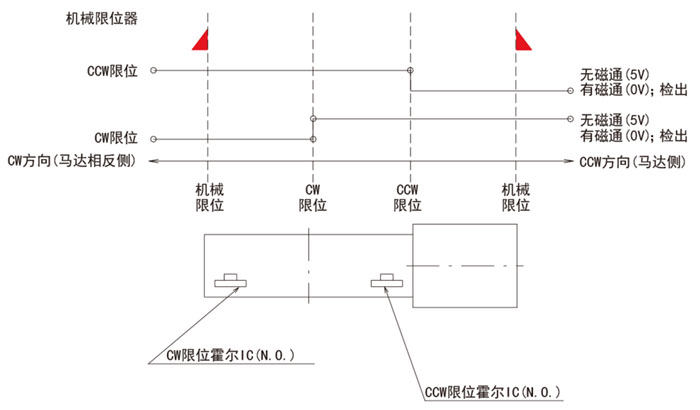

传感器动作逻辑与时序图
