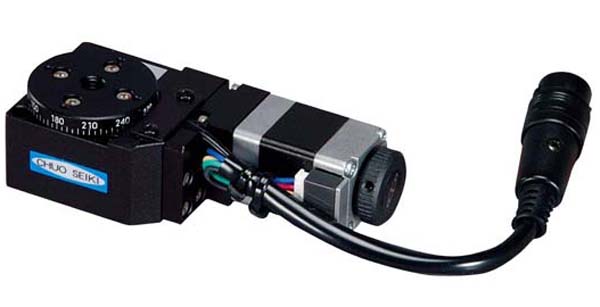

□30小型平台

ARS-336-HM

1

旋转平台

移动方向	旋转方向
移动量	360°
平台面	φ30mm

产品资料

特长

采用20mm 角5 相步进马达的小型自动平台。
旋转平台采用滚珠轴承，可非常高精度地移动。
可广泛用于相机、传感器、工件等的精密定位用途。

规格

移动方向	旋转方向
移动量	360°
平台面	φ30mm
使用马达	与PK513PB 相当（5 线式星形接线、0.35A/ 相）
分辨率	0.015°
移动导轨	滚珠轴承
径向摆动	0.02mm
面摆动	0.06mm
定位精度	0.18°
重复精度	±0.003°
空程	0.02°
平行度	0.075mm
承重	19.6N（2kgf）
质量	0.18kg
最高速度	75°/s（5,000pps 时）
主要材质/表面处理	铝合金/ 黑色氧化铝处理梨皮底
原点传感器	常开接点（闭合接点、A 接点）动作、霍尔IC
限位传感器	－
适合电缆	ACB-STS2

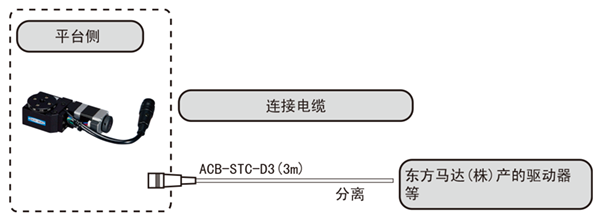

连接方法 ―连接电缆与控制器驱动器―

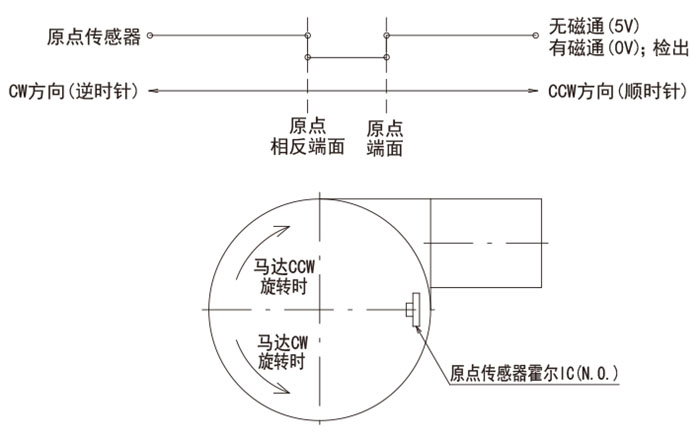

传感器动作逻辑与时序图
