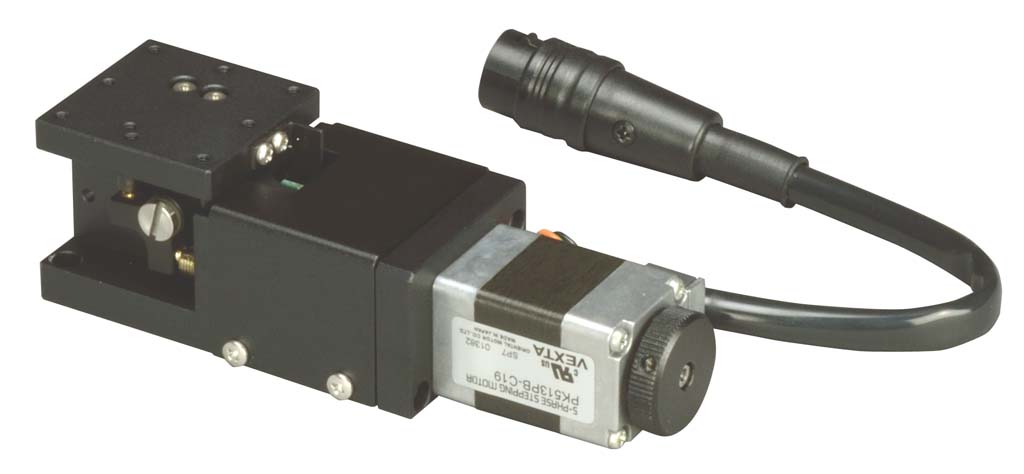

□30小型平台

ALV-3005-HM

1
Z 升降平台
移动方向 Z 升降平台
移动量 0～5mm
平台面 30mm×30mm

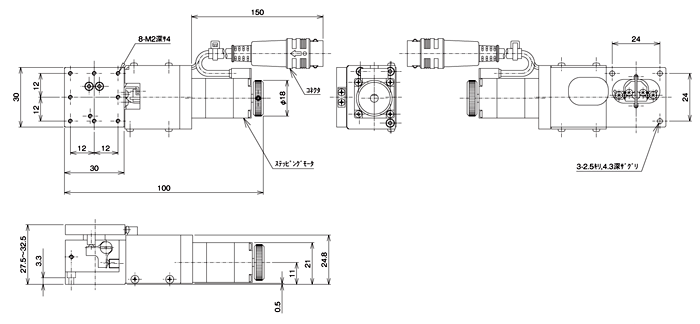

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

采用20mm 角5 相步进马达的小型自动平台。
Z 升降平台的移动导轨采用V 型槽与交叉滚柱，可非常高精度地移动。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 Z 升降平台
移动量 0～5mm
平台面 30mm×30mm
使用马达 与PK513PB 相当（5 线式星形接线、0.35A/ 相）
分辨率 0.001mm
进给丝杆导程 0.5mm
移动导轨 V 型槽与交叉滚柱
移动精度HV 真直度（水平・垂直）0.005mm
定位精度 0.020mm
重复精度 ±0.002mm
空程 0.005mm
承重 9.8N（1kgf）
质量 0.2kg
最高速度 3mm/s（3,000pps 时）
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
原点传感器 －
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 ACB-STS2
▲PAGE TOP

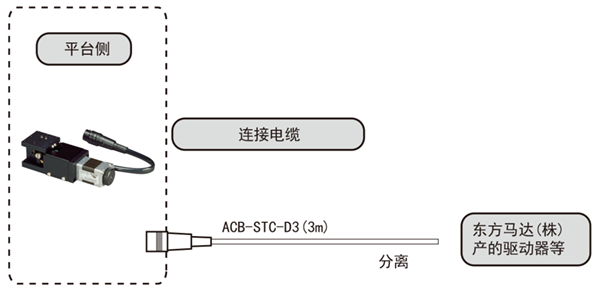

连接方法 ―连接电缆与控制器驱动器―

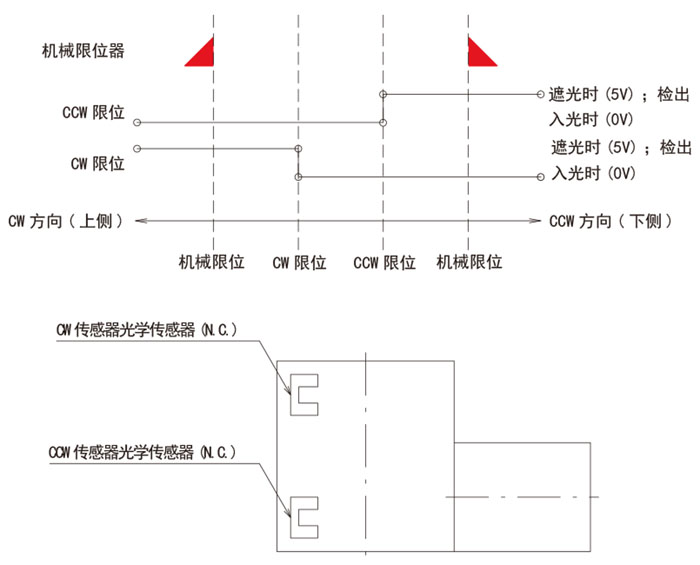

传感器动作逻辑与时序图
